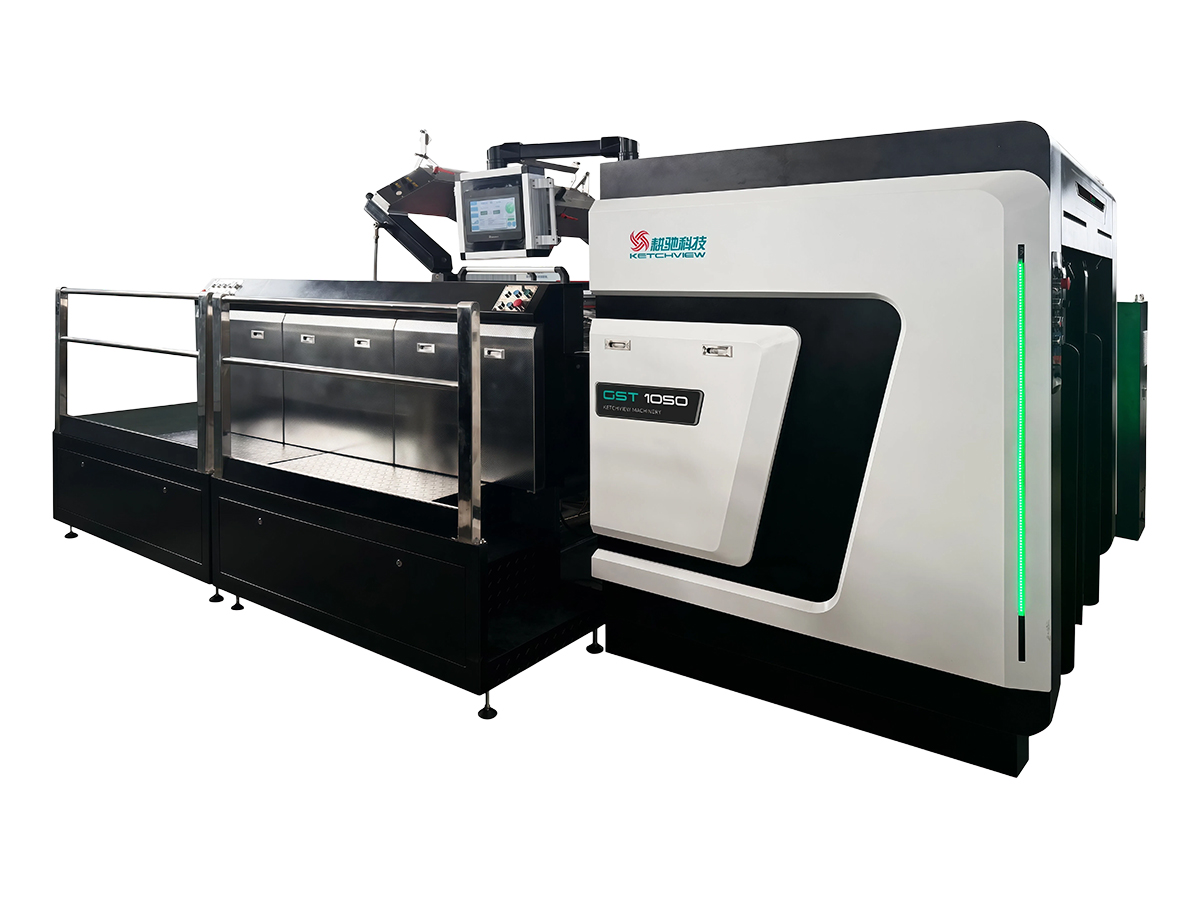

Сервоприводной автоматический трафаретный печатный пресс
Созданный для высокоточной и высокоскоростной трафаретной печати, сервоприводной автоматический трафаретный печатный пресс обеспечивает производителям лучший контроль над переносом краски, стабильностью движения и точностью приводки на различных материалах. Приводимая в движение серводвигателями, машина переносит краску через сетку трафарета с регулируемым давлением ракеля, делая процесс печати более стабильным и управляемым по сравнению с обычными механическими системами.
Данный трафаретный печатный пресс подходит для PET и PC пленок, стекла, криволинейных деталей и других сложных материалов, требующих высокой детализации изображения, равномерного покрытия краской и стабильной повторяемости. Сервоприводная конструкция делает машину удачным выбором для производителей в сфере бытовой техники, электроники, фотовольтаики, керамики, упаковки и других отраслей, где качество печати и производительность должны оставаться неизменно высокими.
Для покупателей, выпускающих декоративные панели, электронные компоненты, детали для солнечной энергетики, керамические изделия или премиальную упаковку, автоматическая трафаретная машина с сервоуправлением обеспечивает точную, гибкую и эффективную печать для сложных промышленных применений.
| Модель | |
|
|
| Макс. размер листа (мм) | 950 × 620 | 1100 × 900 | 1600 × 1200 |
| Мин. размер листа (мм) | 350 × 320 | 560 × 350 | 700 × 450 |
| Макс. печатная зона (мм) | 900 × 600 | 1080 × 780 | 1450 × 1050 |
| Размер рамы трафарета* (мм) | 1170 × 1170 | 1300 × 1170 | 1700 × 1450 |
| Масса запечатываемого материала (г/м²) | 90–500 | 90–500 | 128–500 |
| Поле захватов (мм) | ≤10 | ≤10 | ≤10 |
| Скорость печати (шт/ч) | 500–4500 | 500–4500 | 500–3000 |
| Высота стопы (мм) | 1050 | 1050 | 1050 |
| Мощность | 3 фазы 380 В 50 Гц 25,0 кВт | 3 фаза 380 В 50 Гц 36,0 кВт | 3 фаза 380 В 50 Гц 45,0 кВт |
| Масса (кг) | 3200 | 4200 | 6200 |
| Габаритные размеры (Д × Ш × В) (мм) | 3250 × 2650 × 1700 | 4850 × 3180 × 2050 | 5100 × 3680 × 2550 |
- Смена материала в одно касание (опционально): оператор вводит требуемые характеристики материала на сенсорном экране и автоматическая трафаретная машина с сервоуправлением настраивает соответствующие механизмы в нужное положение, сокращая время ручной наладки и ускоряя замену материала.
- Регулируемый ход печати: перемещение трафаретной рамы можно настраивать в соответствии с фактическим размером печатаемого изображения, что повышает производительность и снижает износ рамы и ракеля.
- Регулируемое нижнее положение ракеля: опускание, подъем, положение и времязатрату как печатного ракеля, так и возвратного ножа можно точно контролировать, обеспечивая более стабильный перенос краски и постоянство качества печати.
- Компенсация времязатраты податчика: оператор может вводить значения компенсации в зависимости от фактических условий подачи листа, регулируя время его поступления без разборки механических частей.
- Компенсация растяжения изображения: продольное удлинение и усадку материала между подложкой и трафаретным изображением можно корректировать автоматически через настройки параметров на сенсорном экране, упрощая выверку совмещения.
- Регулируемое положение трафарета (опционально): оператор может настраивать положение трафарета и упора в соответствии с фактическими условиями совмещения, с точностью регулировки до 0,02 мм для высокоточной печати.
-

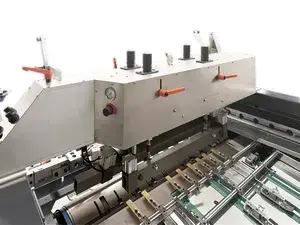

Прецизионная серво-гидравлическая ракельная системаПрецизионная серво-гидравлическая ракельная система автоматически управляет движением ракеля, обеспечивая более стабильную и воспроизводимую печать в соответствии с фактической площадью изображения, а сбалансированное давление на протяжении всего процесса сохраняет неизменными толщину красочного слоя и четкость изображения при производстве.
-

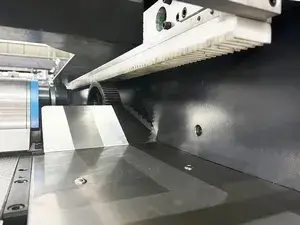

Настраиваемый нейлоновый стеллажТрафаретная рама и цилиндр движутся синхронно благодаря специально разработанному нейлоновому стеллажу и приводу из литой стали QT600. Эта конструкция снижает зазор и вибрацию между шестерней и стеллажом, обеспечивая автоматической трафаретной машине с сервоуправлением более высокую точность совмещения, меньший износ и более длительный срок службы.
-

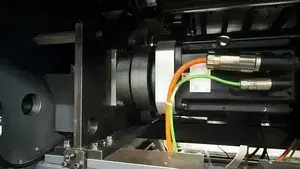

Бесваловая система приводовБесваловая система привода использует несколько серводвигателей для создания синхронного движения электронной главной оси. За счет сокращения множества традиционных деталей механической передачи конструкция становится проще, вибрация машины снижается, и машина работает с большей стабильностью и скоростью.
-

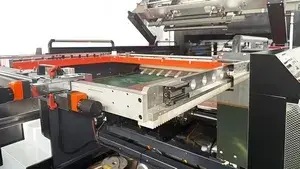

Съемная конструкция трафаретной рамыСервоуправляемая съемная трафаретная рама облегчает наблюдение за движением листа, очистку цилиндра и обслуживание рамы. Фотоэлектрический датчик обеспечивает надежное перемещение, а конструкция с разделяемой шестерней и стеллажом предотвращает повреждение компонентов шестерни и стеллажа во время работы.
-
- Боковой упор с вакуумными присосом предотвращает потертости печати, грязные следы и повреждение поверхности в зоне печатаемого изображения, а регулируемый приток воздуха позволяет лучше адаптироваться к различным подложкам.
- Интегрированная система толкательного-тягового упора с переменным усилием позволяет переключаться между толкающим и тянущим позиционированием в одно касание. Она обеспечивает точное позиционирование, увеличенный ход, более высокую скорость и простоту настройки.
- Тянущий упор оснащен фотоэлектрической системой контроля, которая отслуживает поступление листа в режиме реального времени, снижая количество брака при печати и повышая надежность производства.

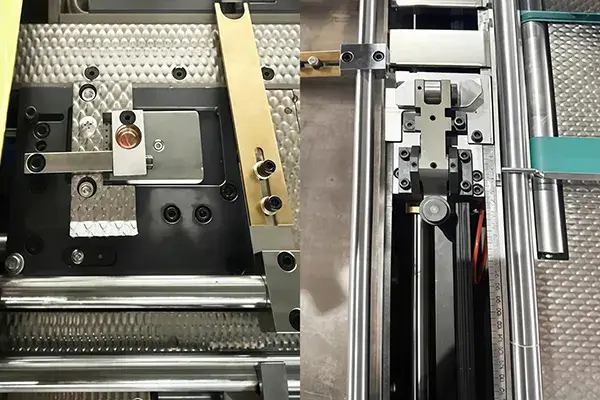

Пневматический боковой упор и интегрированная механическая система толкательно-тягового упораОпциональная система пневматического бокового упора и интегрированного механического толкательно-тягового упора обеспечивает автоматической трафаретной машине с сервоуправлением более точное позиционирование листа для различных материалов.
