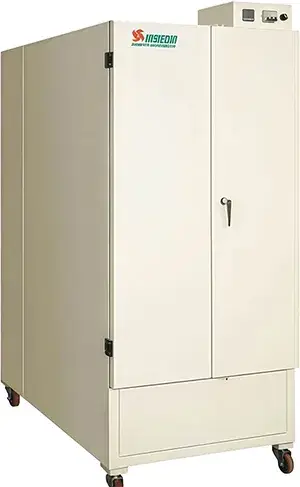

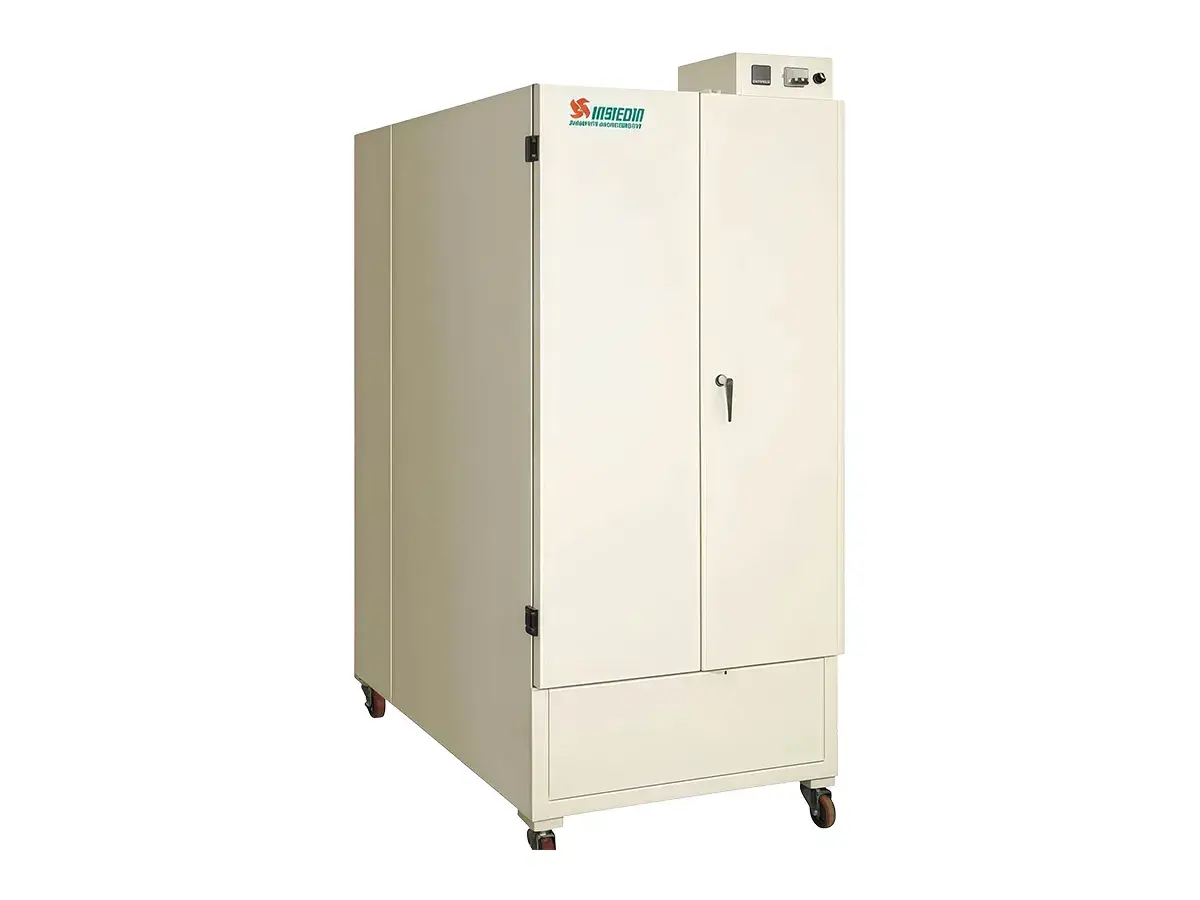

После промывки сетки или нанесения фотоэмульсии важна быстрая и равномерная сушка, чтобы подготовка трафаретной рамы оставалась стабильной перед экспонированием и печатью. Вертикальный сушильный шкаф для трафаретных рам серии GHB поддерживает этот процесс, эффективно высушивая рамы при контролируемой температуре внутри камеры.
Камера оснащена композитным сэндвич-корпусом с теплоизоляцией из высокоплотного стекловолокна, что снижает теплопотери и ограничивает тепловое излучение в окружающую среду цеха. Внутреннюю температуру можно плавно регулировать в зависимости от технологических требований и поддерживать на постоянном уровне, обеспечивая операторам надёжные условия сушки при повседневной подготовке трафаретных рам.
Сушильный шкаф вмещает до 10 трафаретных рам одновременно и поддерживает максимальную температуру 60 °C, повышая эффективность допечатной подготовки и обеспечивая стабильные результаты сушки. Четыре поворотных колеса делают шкаф легко перемещаемым, а опциональное подключение к наружной системе вытяжки дает цехам большую гибкость в планировке и вентиляции.
| Модель | ||
| Макс. размер рамы (мм) | 1000 × 1000 | 1200 × 1300 |
| Нагревательные элементы (кВт× шт) | 0,5 × 6 | 0,5× 6 |
| Общая мощность (кВт) | 3 | 3 |
| Макс. температура (°C) | 60 | 60 |
| Масса (кг) | 500 | 600 |
| Габаритные размеры Д×Ш×В (мм) | 1200 × 800 × 1700 | 1550 × 800 × 1950 |

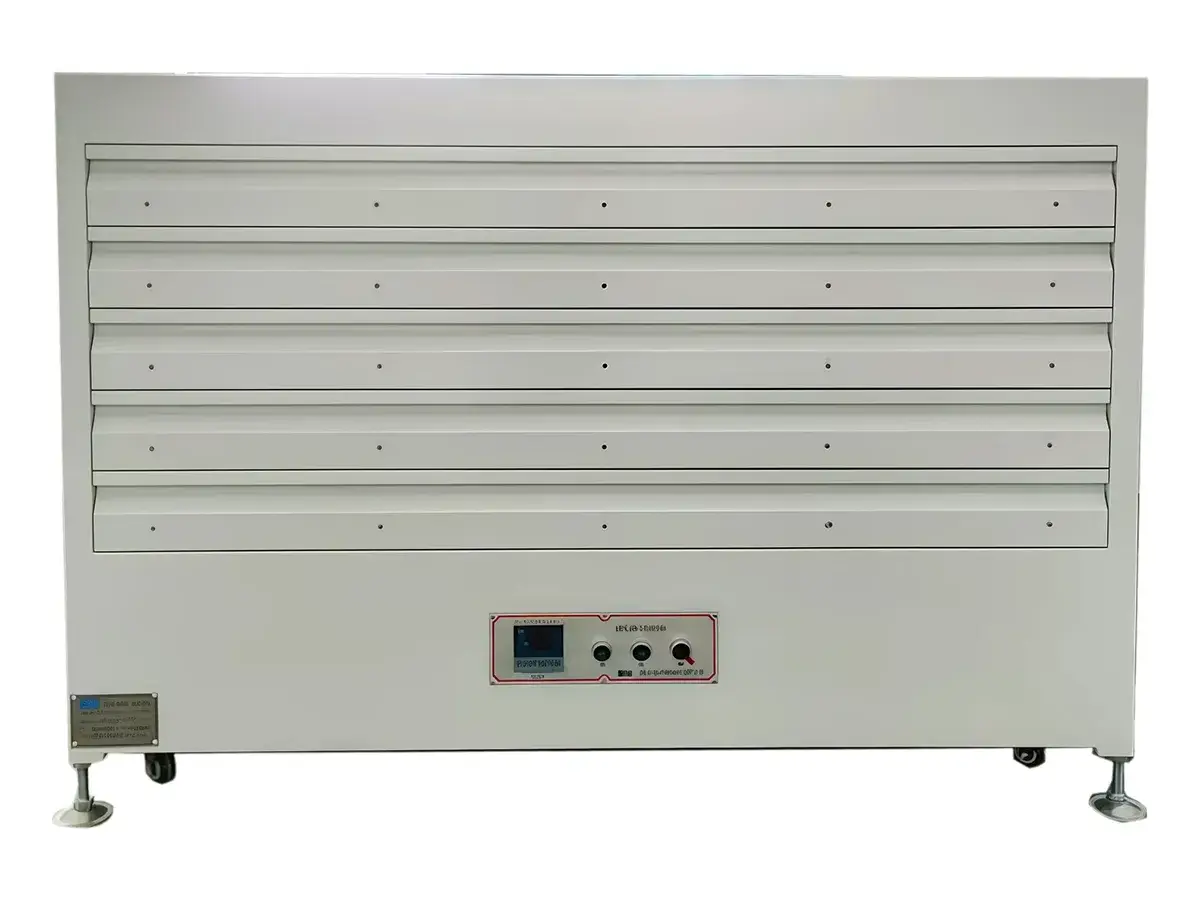

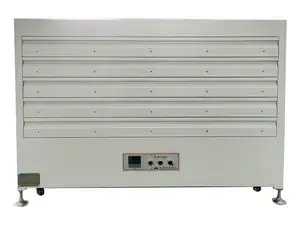

Когда свежеокрашенные сетки нуждаются в равномерной сушке без потеков эмульсии, сушильные шкафы для трафаретных рам серии GHB-FT предлагают решение с горизонтальной сушкой, при котором каждая трафаретная рама располагается горизонтально на протяжении всего процесса. Такая конструкция снижает риск стекания или неравномерного скапливания влажной эмульсии, помогая сохранить более стабильную толщину трафаретного слоя перед экспонированием и печатью.
Горизонтальное расположение особенно полезно для трафаретных цехов, где требуются стабильное качество эмульсии и воспроизводимость подготовки рам. Удерживая нанесенные трафаретные пластины в горизонтальном положении, эти сушильные шкафы способствуют более чистому воспроизведению изображения и более надежным результатам печати.
Многослойная выдвижная конструкция позволяет одновременно сушить несколько трафаретных рам, повышая эффективность допечатной подготовки и сохраняя процесс сушки упорядоченным и контролируемым.
| Модель | |
| Макс. размер рамы | 1300×1300 мм |
| Количество слоев | 5 слоев |
| Рабочая температура | (комнатная температура + 10°C) – 50°C |
| Нагревательные элементы | Нагревательные трубы типа I |
| Метод циркуляции | Циркуляция горячего воздуха |
| Открывающий механизм | Однослойный выдвижной тип |
| Контроль температуры | умное управление, поддержание постоянной температуры |
| Точность контроля | ±1°C |
| Равномерность температуры | ±3°C |
| Датчик температуры | Термопара |
| Источник питания | 220 В / 1 фаза / 3 кВт |
| Габаритные размеры | 1650×1390 ×1050 мм |
| Масса | Приб. 400 кг |
| Примечание: Технические характеристики могут быть изменены по требованиям заказчика при оформлении заказа; возможно индивидуальное изготовление. | |
